Компания «Випласт» производит ролики для конвейеров по типоразмерам заказчика из нержавеющей, конструкционной стали и пластика.

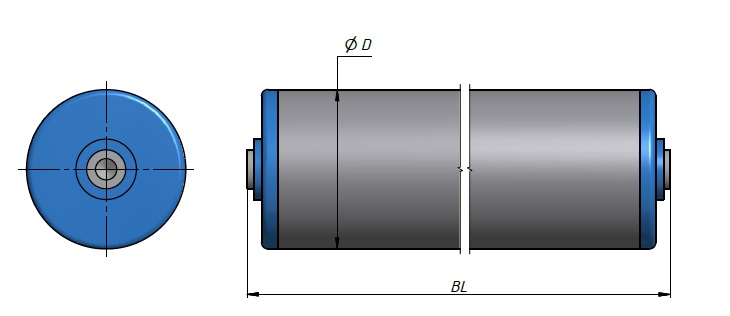

Гравитационный ролик

ROL1

Гравитационный ролик используют в рольгангах, где передвижение груза осуществляется вручную, или под действием силы тяжести по наклонной.  Конструкция ролика состоит из трубы, оси и двух подшипников в пластиковом корпусе.

 Материал трубы:  нержавеющая сталь, конструкционная сталь,  пластик.

Материал оси:  нержавеющая сталь, конструкционная сталь.

Диаметр ролика: 30, 40, 50, 60

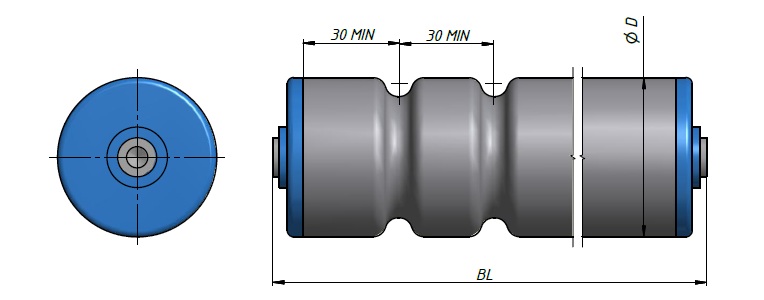

Приводной ролик

ROL2

Приводной ролик (круглый ремень) используют в рольгангах, где движение груза передается от ролика. Привод ролика осуществляется от мотор-редуктора через раздаточный вал со шкивами, а от шкивов через ременную передачу.  Для ременной передачи используется круглый полиуретановый ремень.  Диаметр сечения ремня зависит от передаваемой нагрузки и диаметра ролика.

Преимуществом является: простота конструкции ролика, простота конструкции рольганга, низкий уровень шума, даже при высоких скоростях, низкая себестоимость.

К недостаткам можно отнести:  низкий крутящий момент, при увеличенной нагрузке происходит проскальзывание ремня.

Материал трубы:  нержавеющая сталь, конструкционная сталь.

Материал оси:  нержавеющая сталь, конструкционная сталь.

Диаметр ролика: 30, 50.

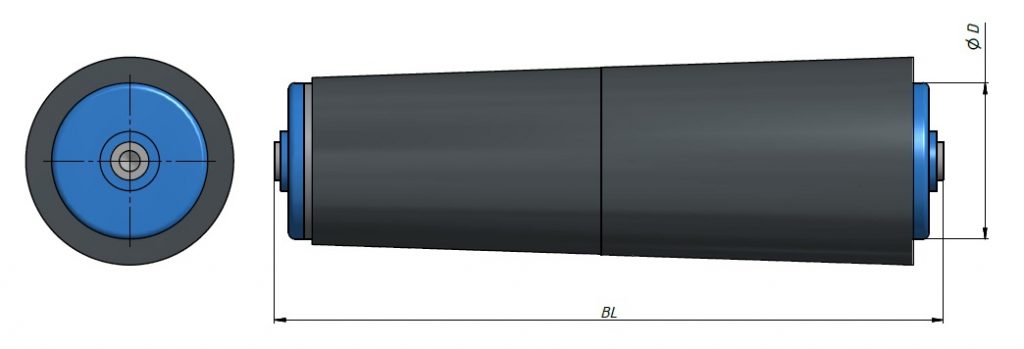

Гравитационный конусный ролик

ROL3

Гравитационный конусный ролик используют в рольгангах, где передвижение груза осуществляется вручную на повороте, или под действием силы тяжести по наклонной спирали. Гравитационный конусный ролик представляет собой обычный гравитационный ролик с надетыми на него пластиковыми наборными конусами.

Конусные ролики предназначены для перемещения груза на поворотных участках. Поскольку  скорость движения груза от центра оси поворота увеличивается, то происходит проскальзывание груза на цилиндрических роликах, что несет за собой увеличение сопротивления движению груза. Благодаря конусной форме сила сопротивлению движению груза по роликам минимальная.

Материал трубы:  нержавеющая сталь, конструкционная сталь.

Материал оси:  нержавеющая сталь, конструкционная сталь.

Материал конуса: пластик

Диаметр ролика: 30, 50.

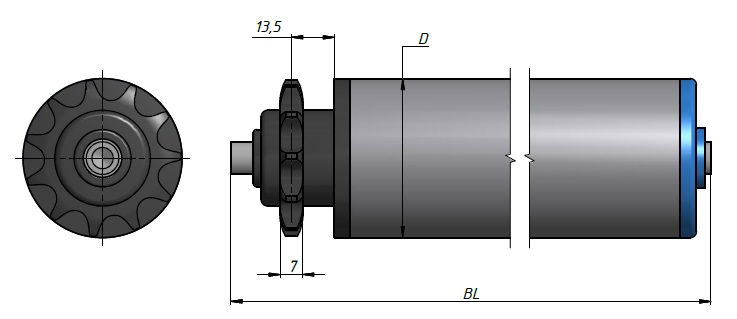

Приводной ролик

ROL4

Приводной ролик (звездочка) используют в рольгангах, где движение груза передается от ролика. Привод ролика осуществляется от мотор редуктора через цепную передачу.  Для цепной передачи используется стандартная роликовая приводная цепь.

Преимущество:  может передавать более высокие крутящие моменты по сравнению с ременной передачей.

Недостатки: при увеличении скорости передачи увеличивается и уровень шума.

Материал трубы:  нержавеющая сталь, конструкционная сталь.

Материал оси:  нержавеющая сталь, конструкционная сталь.

Диаметр ролика:  50.

Приводной конусный ролик

ROL5

То же что и приводной ролик (круглый ремень)с ременной передачей, только используется на поворотных участках линии.

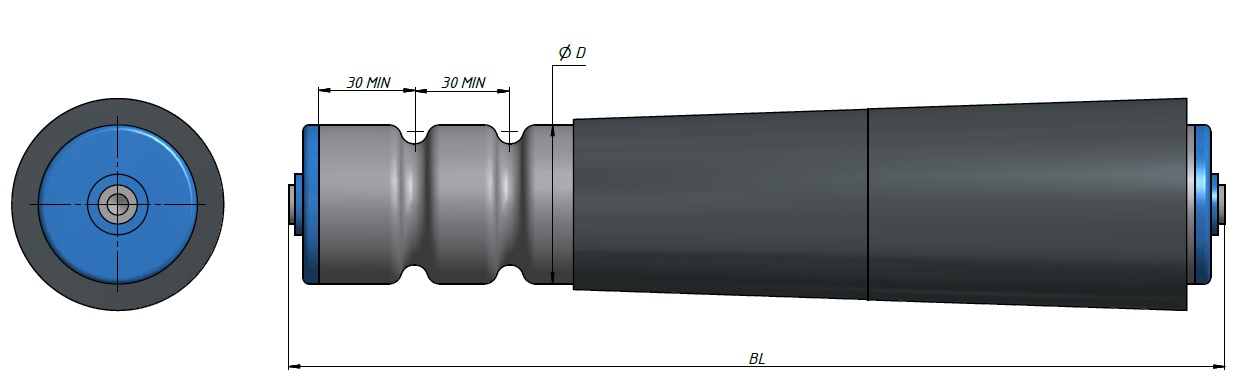

Ролик гравитационный усиленный

ROL6

То же что и приводной ролик (круглый ремень)с ременной передачей, только используется на поворотных участках линии.

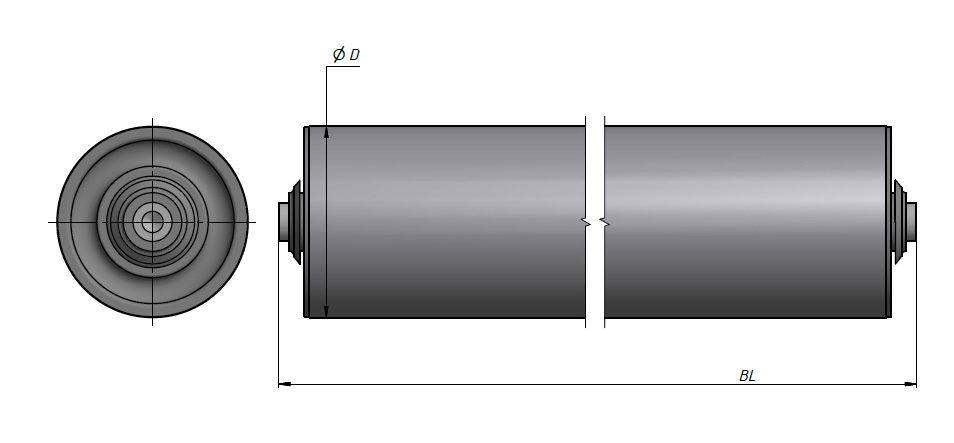

Ролик гравитационный усиленный

ROL7

Имеет такую же конструкцию как и гравитационный ролик. В отличи от обычного ролика имеет подшипник в стальном штампованном корпусе. Толщина стенки трубы до 3 мм.

Материал трубы:  нержавеющая сталь, конструкционная сталь.

Материал оси:  нержавеющая сталь, конструкционная сталь.

Диаметр ролика: 60, 89

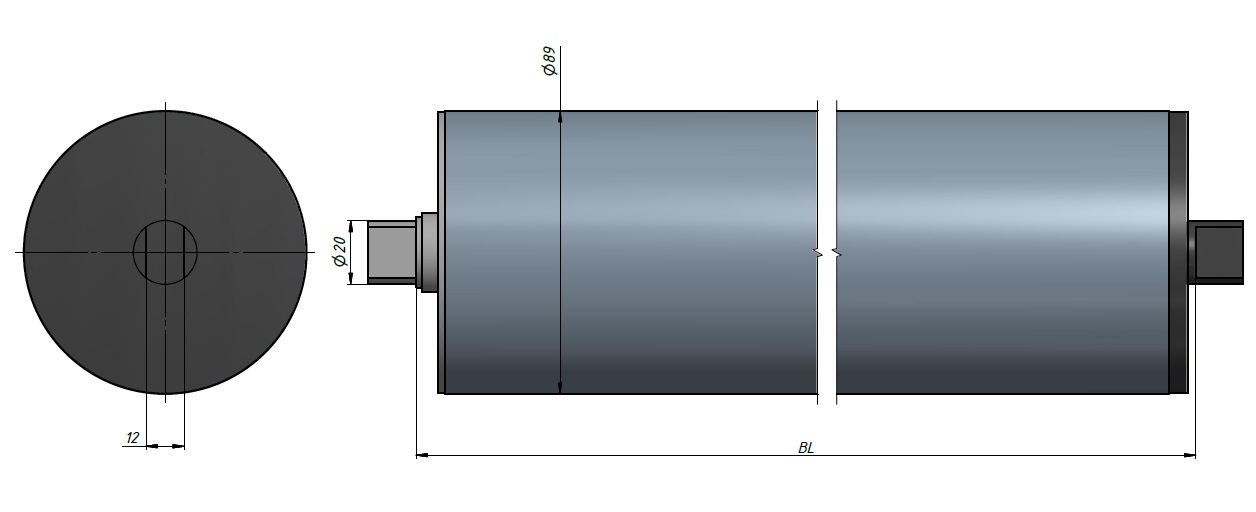

Тормозной ролик

ROL8Torm

Тормозной ролик используется совместно с гравитационными роликами. При движении груза под силой тяжести на наклонном рольганге, груз может разгонятся с большой скоростью, что затрудняет его остановку в конце. Если установить на рольганге тормозные ролики с определённым шагом, то скорость движения груза не будет превышать допустимую.

Материал трубы:  нержавеющая сталь, конструкционная сталь.

Материал оси:  нержавеющая сталь, конструкционная сталь.

Диаметр ролика:  89.
